TARJETA DE ADQUISICIÓN DE DATOS "RAD"

DESCRIPCIÓN


El Registrador Acelerométrico Digital (RAD), es un desarrollo del Centro de Instrumentación y Registro Sísmico A.C., propuesto como alternativa accesible para medir la respuesta dinámica de obras sujetas a la acción de sismos, útil para evaluar sus condiciones de seguridad estructural. La RAD usa acelerómetros triaxiales de estado sólido servo actuado y toma hasta 200 muestras por seg., con una resolución de 12 ó 16 bits.


FUNCIONAMIENTO


Inicia su operación cuando la amplitud de señal en cualquier canal alcanza el umbral propuesto. El equipo RAD tiene memoria de estado sólido y un programa de operación desarrollado en ambiente gráfico, que muestra todos sus parámetros de operación, permite configurar el sistema y sus diferentes modos de registro, así como de análisis. Puede comunicar su información por un puerto serie RS-232, localmente hasta 115.2 kbauds o vía módem con línea telefónica. Admite señales de tiempo externo de referencia y tele control de arranque.


RAD

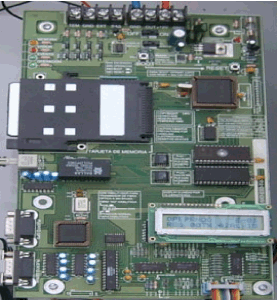

Tarjeta RAD



COMPONENTES


El equipo de registro acelerométrico está integrado por los siguientes elementos:
 * Gabinete de protección: Gabinete metálico con referencia a tierra física.
 * Tarjeta de adquisición de datos: Tarjeta RAD con 12 bits de resolución (16 bits opcionales).
 * Sensores Acelerométricos: Arreglo triaxial de servosensores con un rango de 1/2 g., alineados con los ejes geográficos.
 * Batería de alimentación: Acumulador automotriz de +12 V CD que proporciona la energía necesaria para el funcionamiento de las tarjetas y los sensores (se recomienda el uso de baterías selladas libres de mantenimiento).
 * Paneles solares: Localizados en la parte superior de la caseta, mantienen la carga de la batería de alimentación.
 * Cargador de baterías: Proporciona un ciclo de carga o descarga a la batería del equipo para su mayor duración.




RAD

Software RAD


CARACTERÍSTICAS TÉCNICAS


 * Resolución de 12 bits, opcional de 16 bits.
 * Memoria PCMCIA 1Mb estándar.
 * Sistema de autodiagnóstico.
 * Indicadores tipo led y display de cristal líquido de 2 líneas por 16 caracteres.
 * Software de programación del equipo, operación y análisis de registros.
 * Opera con servo acelerómetros, sensores piezo resistivos y piezo eléctricos.
